Режимы просмотра данных
Режимы просмотра данных позволяют отобразить данные в «Рабочей области» карты следующими способами:
- Таблица — режим «Таблица» включен по умолчанию. Объекты выбранного слоя отображаются в табличном виде;
- Карта — режим «Карта» позволяет отобразить данные выбранных слоев на карте. Порядок отображения зависит от расположения слоев в каталоге карты;
- Двойной вид — сочетает в себе одновременно режимы работы «Таблица» и «Карта».
При нажатии на элемент открывается «Полноэкранный режим».
Визуализация выбора режима просмотра данных
Режим отображения «Таблица»
Рабочая область карты в режиме «Таблица» отображает список объектов выбранного слоя карты.
Кнопка с названием слоя открывает соответствующее контекстное меню. Для обновления данных в таблице необходимо левой кнопкой мыши нажать на значок .
Отображение по столбцам
При нажатии на значок в панели инструментов рабочей области карты в режиме «Таблица» появляется боковая панель выбора и поиска по столбцам.
- В поле поиска можно ввести название столбца. Подходящие результаты отобразятся списком ниже;
- При нажатии на кнопку отмечаются чекбоксы всех столбцов в списке ниже. Указанные столбцы отображаются в таблице справа согласно порядку в структуре слоя;
- При нажатии на кнопку очищаются чекбоксы всех столбцов в списке ниже. Все столбцы скрываются из таблицы справа;
- Отметка в чекбоксе элемента из списка показывает, а её отсутствие скрывает соответствующий столбец в таблице справа. Видимые столбцы располагаются в порядке их следования в основной структуре.
Для удобства работы панель выбора столбцов можно временно скрыть, повторно нажав на значок .
Добавление объекта
При нажатии на значок открывается окно «Создать объект».
Добавление объекта также описано в соответствующем разделе справки.
Изменение объекта
Для изменения объекта необходимо выбрать нужный элемент в таблице нажатием и далее нажать на значок .
Изменение объекта также описано в соответствующем разделе справки.
Удаление объекта
Для удаления объекта требуется навести указатель мыши на строку с нужным объектом, нажать и в панели инструментов нажать на значок .
Допустимо множественное удаление объектов. Для этого следует выбрать нужные элементы, отметив их чек-бокс, и далее в панели инструментов кликнуть на значок .
Фильтрация объектов таблицы по условию
Для фильтрации по выбранному столбцу с указанным условием необходимо нажать на значок в панели инструментов. В появившейся панели задаются необходимые параметры фильтрации.
Подробнее фильтрация объектов таблицы описана в соответствующем разделе справки.
Создание таблицы по фильтрам
После установления необходимых параметров фильтрации можно создать «Таблицу» по получившимся значениям. При нажатии на значок в боковой панели появляется новая таблица, содержащая значения по указанным фильтрам с учётом имеющейся структуры.
Создание виртуальной таблицы по фильтрам
После установления необходимых параметров фильтрации также можно создать «Виртуальную таблицу» по получившимся значениям. При нажатии на значок в боковой панели появляется новая виртуальная таблица, содержащая значения по указанным фильтрам с учётом имеющейся структуры.
Сортировка объектов по столбцам
Нажатие на заголовок столбца сортирует значения столбца по возрастанию (в алфавитном, количественном и др. порядках), повторное нажатие «переворачивает» группировку на обратный порядок, а при третьем нажатии на заголовок столбца сортировка отключается и объекты отображаются в порядке их добавления.

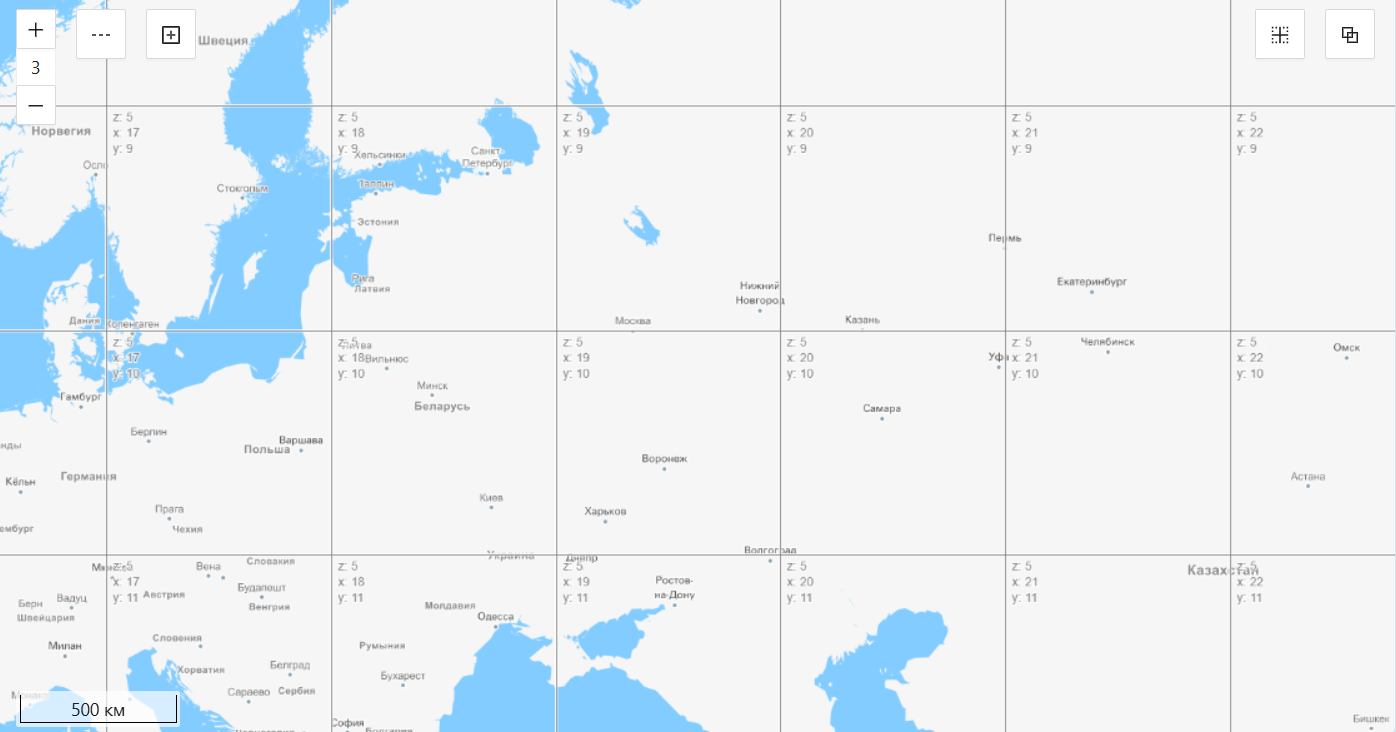

Режим отображения «Карта»
В режиме просмотра данных «Карта» используются следующие функциональные элементы:
- Панель масштабирования карты — увеличение или уменьшение масштаба карты, посередине находится значение зума (уровня приближения);
- Инструменты измерения — выпадающее меню с различными инструментами измерения на карте;
- Создание объекта — меню задания геометрии объекта;
- Подложка — выбор картографической подложки из перечня;
- Масштабная линейка — соответствие расстояния на местности определенному отрезку на карте.
Инструменты измерения
В выпадающем меню отображаются несколько инструментов измерения:
- Координата — отображение координат указанной точки на карте. При клике точка устанавливается в определенной позиции на карте и появляется всплывающая подсказка, в которой координаты представлены в 3-х форматах: «
X, Y», «Широта, Долгота», «N, E» (град, мин, с); - Расстояние — измерение длины построенной линии. Расстояние отображается автоматически при перемещении курсора. Построение линии можно завершить двойным кликом;
- Площадь — расчёт площади построенного полигона произвольной формы. Площадь отображается автоматически при перемещении курсора. Завершить построение полигона можно двойным кликом;
- Радиус — измерение радиуса построенной окружности. Радиус отображается автоматически при перемещении курсора. Построение окружности завершается двойным кликом.
Визуализация использования инструментов измерения
Создание объекта
При нажатии на открывается окно задания геометрии для нового объекта со следующими функциональными элементами:
- Поле отображения координат положения курсора мыши — представляет из себя выпадающее меню с выбором типа проекции системы координат:
EPSG 3857(используется в «Картах Google», «Карты Bing», «OpenStreetMap», «ArcGIS»);EPSG 4326(используется в системе навигации GPS);Стандартный(градусы, минуты, секунды);EPSG 3395(используется в «Яндекс.Картах», «GeoMixer»).
- Изменить GeoJson — при нажатии открывается окно изменения структуры и геометрии объекта в формате JSON по спецификации GeoJSON:
- Точка — установка точки на карте в указанном месте;
- Линия — построение линии на карте, завершается двойным кликом;
- Полигон — построение полигона на карте, завершить построение полигона можно двойным кликом;
- Очистить геометрию — при нажатии очищается геометрия объекта;
- Удалить объект — позволяет выбрать объект (точка, линия, составляющая ломаной линии, полигон) для удаления;
- Отмена — отмена внесённых изменений в геометрию объекта и закрытие текущего окна;
- Создать — создание объекта с заданной геометрией.
Информационное окно объекта
При нажатии по любому элементу на указанном включённом слое открывается информационное окно в виде балуна. В данном окне перечисляются параметры объекта в виде название колонки: значение с возможностью работы с объектом путем нажатия соответствующих кнопок или . Границы выбранного объекта подсвечиваются:
Режим отображения «Двойной вид»
В режиме отображения «Двойной вид» рабочая область делится на 2 части. В верхней половине отображаются объекты выбранных слоев на карте, в нижней — данные одного выбранного слоя отображаются в табличном виде.
