Работа с публичной картой
Публичная карта позволяет отобразить настроенные слои с установленными стилями и предоставить доступ к просмотру этих данных другим пользователям по специальной ссылке.
В случае если карта недоступна публичному пользователю и на карте настроена авторизация, при первом открытии публичной карты отображается окно, в котором необходимо ввести данные пользователя для доступа к опубликованным данным.
При открытии публичной карты отображается интерфейс, состоящий из следующих элементов:
- Боковая панель — основная панель отображения добавленных карт, слоев и папок в виде списка. Боковая панель может отсутствовать, если была задана соответствующая настройка публикации;
- Область с картой — рабочая область карты, на которой отображаются геоданные;
- Выбор подложки — элемент выбора базовой карты, может отсутствовать при соответствующей настройке публикации;
- Инструменты измерения — инструменты, позволяющие проводить различные измерения на карте;
- Меню пользователя — меню с дополнительными функциональными элементами;
- Сквозной клик — инструмент для определения списка объектов, пересекающих определенную точку на карте;
- Кнопки приближения — панель элементов увеличения и уменьшения масштаба совместно с обозначением текущего уровня приближения;
- Легенда — элемент для отображения/скрытия панели условных обозначений слоёв.
Боковая панель
В боковой панели отображается название публикации, списки добавленных карт, папок и слоев, а также функциональная строка для поиска опубликованных объектов и информационный баннер (при условии задания соответсвующих настроек публикации).
Для управления включением/выключением отображения слоя на карте используется чекбокс рядом с названием слоя. Нажатием на значок рядом с названием карты можно скрыть/отобразить выделенные слои, находящиеся внутри этой карты.
Управление состоянием слоя
При нажатии на значок открывается контекстное меню слоя, с помощью которого можно выполнить приближение к объектам слоя на рабочей области карты, отобразить список объектов выбранного слоя, перейти к просмотру объектов сравнения и активировать функциональное окно для задания параметров фильтрации объектов.
При выборе пункта «Приблизить» все объекты слоя, имеющие геометрию, отображаются на карте с максимально возможным приближением таким образом, чтобы все объекты разместились в видимой области карты.
При выборе пункта «Список объектов» открывается соответствующее окно со списком объектов выбранного слоя. В данном окне можно выполнить приближение к выбранному объекту или открыть широкое окно с его атрибутами нажатием левой кнопкой мыши.
При нажатии на объект из списка, открывается широкое окно, в котором отображаются атрибуты объекта. При нажатии на значок можно выполнить приближение к объекту на карте. Для копирования ссылки на объект необходимо нажать на соответствующий значок . При успешном копировании вверху экрана отобразится соответствующее информационное сообщение, а ссылка появится в буфере обмена. Нажатие на иконку позволяет добавить или удалить текущий объект из режима сравнения, максимальное количество объектов для сравнения в одном слое - 4.

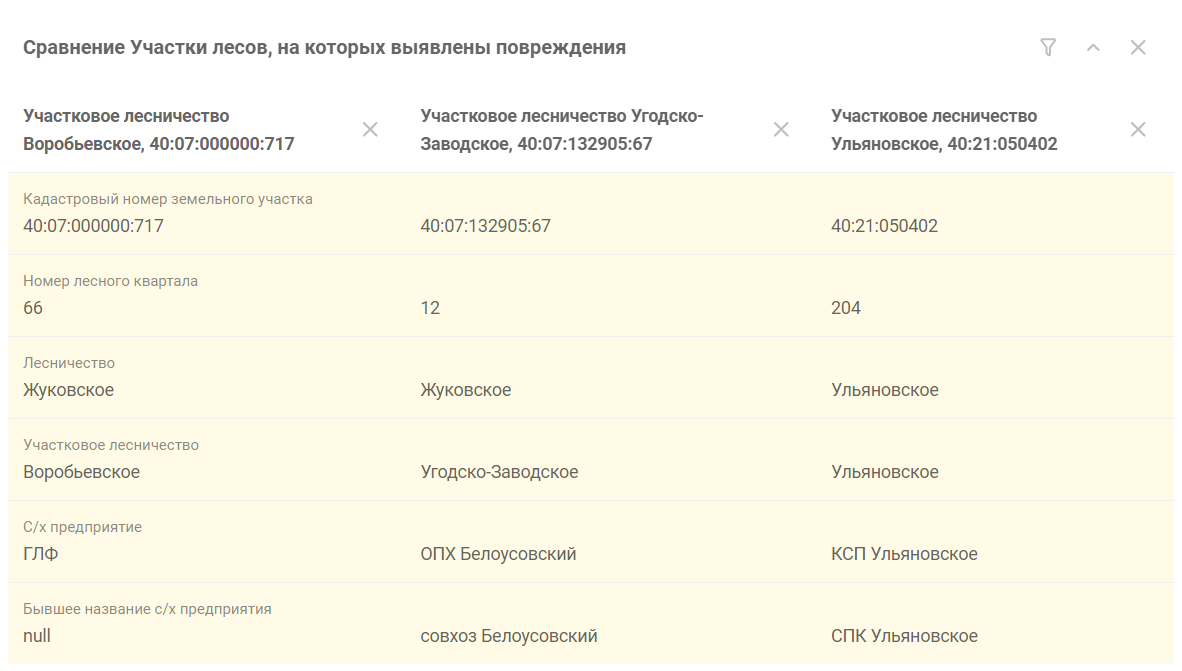

При выборе пункта «Сравнение» из контекстного меню слоя открывается окно с таблицей, в столбцах которой содержится информация о выбранных объектах, а в строках представлено содержание полей каждого объекта.
По умолчанию отображается полный перечень колонок согласно структуре слоя, а при нажатии на иконку в верхнем правом углу в теле таблицы показываются только строчки с отличающимся содержанием колонок.

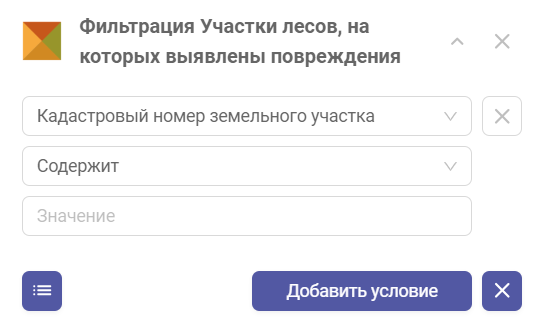

При выборе пункта «Фильтрация» становится доступным функиональное окно для задания условий фильтрации объектов.
Инструмент фильтрации состоит из трёх полей:
- Колонка – выбор одной из колонок таблицы с помощью выпадающего списка;
- Условие фильтрации – выбор одного из условий фильтрации из выпадающего списка;
- Значение – значение, по которому производится фильтрация.
В качестве условий фильтрации можно выбрать:
- Равно / Не равно;
- Больше / Меньше;
- Больше или равно / Меньше или равно;
- Содержит - сопоставление строки с шаблоном;
- Есть данные / Нет данных.
Допускается задание нескольких условий фильтрации. Список отфильтрованных объектов слоя доступен при нажатии на соответствующую иконку.
Поисковая строка
В левом верхнем углу публичной карты располагается функциональная строка для ввода фразы поиска объектов. В результате поиска становится доступен список подходящих объектов. При клике на объект из итогового списка открывается информационное окно по данному объекту и выполняется приближение к его геометрии.
Рабочая область карты
В рабочей области карты отображаются все включенные в боковой панели слои. При нажатии на объект слоя на карте открывается широкое окно информации по объекту или балун, в котором указаны значения для каждой колонки выбранного объекта.
Нажатием на значок можно открыть широкое окно объекта. При помощи значка можно приблизиться к объекту на карте. Иконка отвечает за копирование ссылки на объект. При успешном копировании вверху экрана отобразится соответствующее информационное сообщение, а ссылка появится в буфере обмена. Нажатие на элемент добавляет/удаляет данный объект из режима сравнения.
Инструменты измерения
При нажатии на значок открывается выпадающее меню, в котором отображаются следующие инструменты измерения:
- Координата — отображение координат указанной точки на карте. При клике точка устанавливается в определенной позиции на карте и появляется всплывающая подсказка, в которой координаты представлены в 3-х форматах: «
X, Y», «Широта, Долгота», «N, E» (град, мин, с); - Расстояние — измерение длины построенной линии. Расстояние отображается автоматически при перемещении курсора. Построение линии можно завершить двойным кликом;
- Площадь — расчёт площади построенного полигона произвольной формы. Площадь отображается автоматически при перемещении курсора. Завершить построение полигона можно двойным кликом;
- Радиус — измерение радиуса построенной окружности. Радиус отображается автоматически при перемещении курсора. Построение окружности завершается двойным кликом.
Визуализация использования инструментов измерения
Выбор подложки
При нажатии на значок открывается выпадающее меню, в котором отображаются различные базовые карты, отображаемые под слоями с геоданными.
Меню пользователя
При нажатии на значок открывается меню, с помощью которого можно авторизоваться/разлогиниться на карте, скопировать ссылку на карту, скачать текущее изображение карты или перейти по ссылке на внешний ресурс.

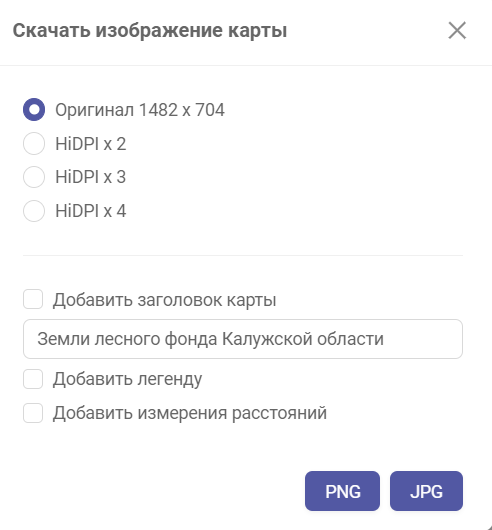

При успешном копировании ссылки вверху экрана отобразится соответствующее информационное сообщение, а ссылка появится в буфере обмена. Сохранение текущего изображения карты предполагает указание разрешения и формата файла. Дополнительные настройки определяют наличие на изображении заголовка публичной карты, легенды и результатов замеров расстрояний соответствующими инструментами.
В случае, если настройками публикации не предусмотрена авторизация на карте, то данный пункт не отображается в меню пользователя.
Инструмент сквозного клика

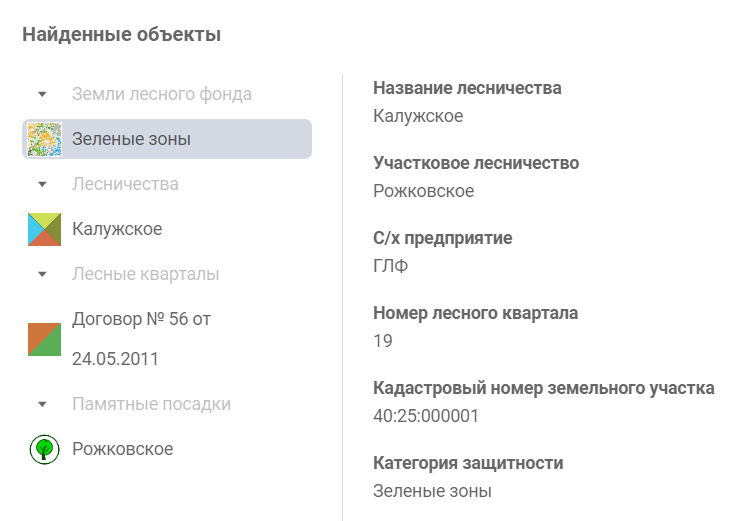

Использование данного инструмента позволяет получать список объектов включенных слоев, геометрия которых попадает в точку клика по карте. Информация доступна только по объектам слоев, для которых настроено отображение балуна или широкого окна.
Данный инструмент отображается справа от карты и обозначается значком .
